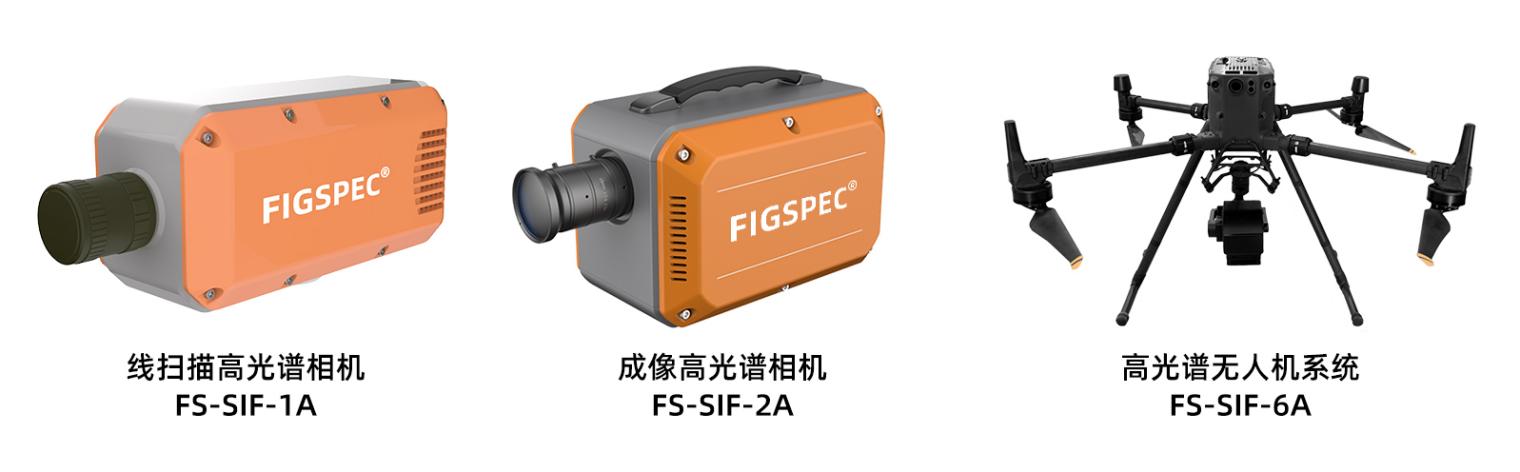

彩譜科技最新推出的應用于日光誘導葉綠素熒光（SIF）探測的FS-SIF系列高光譜測量系統，包括：線掃描高光譜相機（FS-SIF-1A） ，成像高光譜相機 （FS-SIF-2A）和高光譜無人機系統（FS-SIF-6A）。該產品是目前國際領先的高光譜SIF測量設備，采用創新性的專利光路和超高靈敏度探測器，具備極高的光譜分辨率（0.3nm）、超高的信噪比（600:1）。
一、產品特點
線掃描高光譜相機（FS-SIF-1A）可以布置于大田作物日光誘導葉綠素熒光（SIF）探測。
成像高光譜相機 （FS-SIF-2A）可以布置于塔基或定點固定式觀測。
高光譜無人機系統（FS-SIF-6A）具備了靈活布置，不受衛星過境時間限制的特點，可快速獲得研究區域植被的SIF信息；相比塔基的固定式觀測，獲得連續時序的SIF數據，機載平臺在一定時間內可獲得更多區域植被的SIF信息。
二、產品優勢
日光誘導葉綠素熒光（SIF）高光譜測量系統能在植物光合作用期間，通過測量太陽下行輻照度和上行反射輻射量，來測量植物受日光誘導的葉綠素熒光（SIF）變化情況，用于估算初級生產總值（Gross Primary Production，GPP）和生態系統呼吸（RECO）兩大生物圈碳源的碳排放情況。
機載平臺可作為星載SIF和塔基觀測方案的補充，相比星載平臺，具備了靈活布置，不受衛星過境時間限制，可快速獲得研究區域植被的SIF信息；相比塔基的固定式觀測，獲得連續時序的SIF數據，機載平臺在一定時間內可獲得更多區域植被的SIF信息。整套系統基于大疆M350深度開發，具備高集成度和簡單的操作流程。

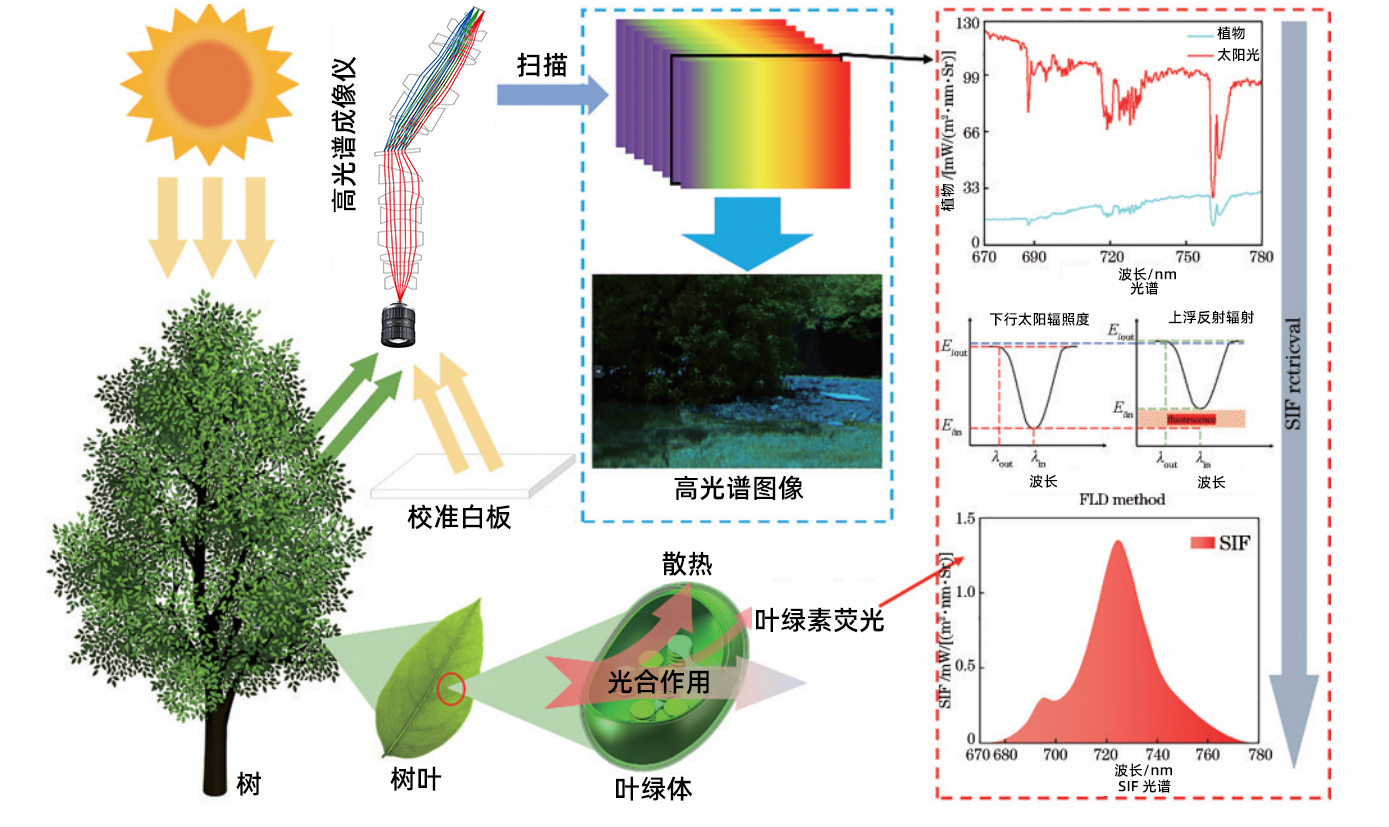

三、觀測原理

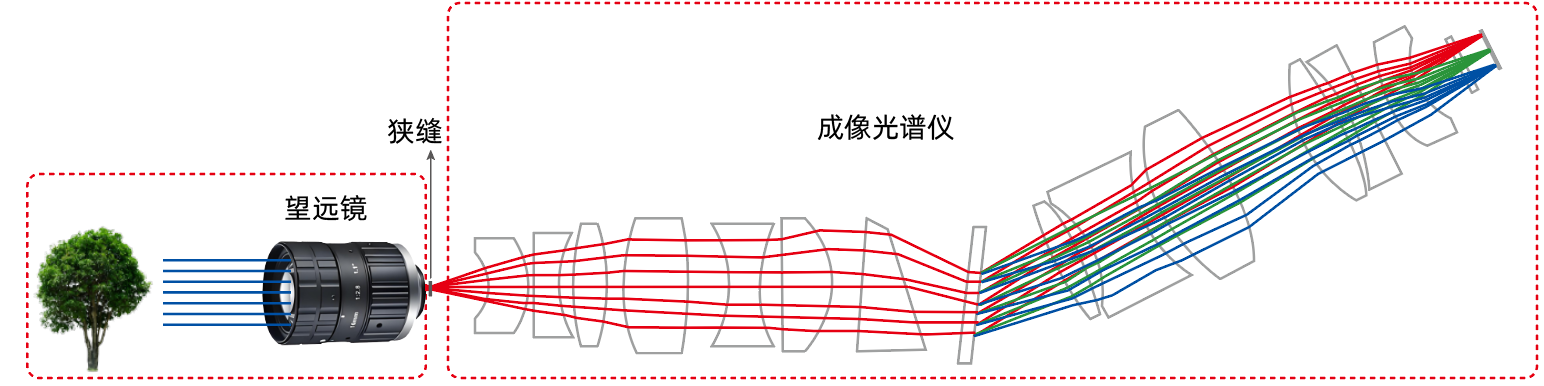

四、儀器光學系統
五、儀器技術參數
|
型號 |
線掃描高光譜相機 （FS-SIF-1A） |
成像高光譜相機 （FS-SIF-2A） |
高光譜無人機系統 （FS-SIF-6A） |
|
分光方式 |
透射光柵 |
透射光柵 |
透射光柵 |
|
光譜范圍 |
660-790nm |
660-790nm |
660-790nm |
|
光譜波段 |
1200 |
1200 |
1200 |
|
光譜分辨率(FWHM) |
0.3nm |
0.3nm |
0.3nm |
|
狹縫寬度 |
15um |
15um |
15um |
|
透射效率 |
60% |
60% |
60% |
|
雜散光 |
0.5% |
0.5% |
0.5% |
|
空間像素數 |
1920 |
1920 |
1920 |
|
像素大小 |
5.86um |
5.86um |
5.86um |
|
成像速度 |
全波段128fps,ROI后可實現3300fps |
全波段128fps,ROI后可實現3300fps |
全波段128fps |
|
探測器 |
CMOS |
CMOS |
CMOS |
|
SNR(Peak) |
600/1 |
600/1 |
600/1 |
|
相機輸出 |
USB3.0 |
USB3.0 |
USB3.0 |
|
相機接口 |
C-Mount |
C-Mount |
C-Mount |
|
配件 |
鏡頭、USB線 |
鏡頭、USB線 |
反射率校準板 |
|
ROI |
多個區域 |
多個區域 |
多個區域 |
|
重量 |
1.3kg |
/ |
/ |
|
鏡頭焦距 |
25mm |
25mm |
25mm |
|
鏡頭視場 |
25°，可選裝其他視場角鏡頭 |
25°，可選裝其他視場角鏡頭 |
25°，可選裝其他視場角鏡頭 |
|
校正方式 |
反射率校正、區域校正支持批處理 |
反射率校正、區域校正支持批處理 |
反射率校正、區域校正支持批處理 |
|
數據格式 |
兼容spe格式、hdr格式、scp格式 |
兼容spe格式、hdr格式、scp格式 |
兼容spe格式、hdr格式、scp格式 |
|
應用軟件 |
FIGSPEC UAV,FIGSPE MS-PreMerge拼圖軟件，FIGSPEC Studio 應用軟件 圖像分析軟件 |
FIGSPEC UAV,FIGSPE MS-PreMerge拼圖軟件，FIGSPEC Studio 應用軟件 圖像分析軟件 |
FIGSPEC UAV,FIGSPE MS-PreMerge 拼圖軟件，FIGSPEC Studio 應用軟件 圖像分析軟件 |
六、測量系統應用

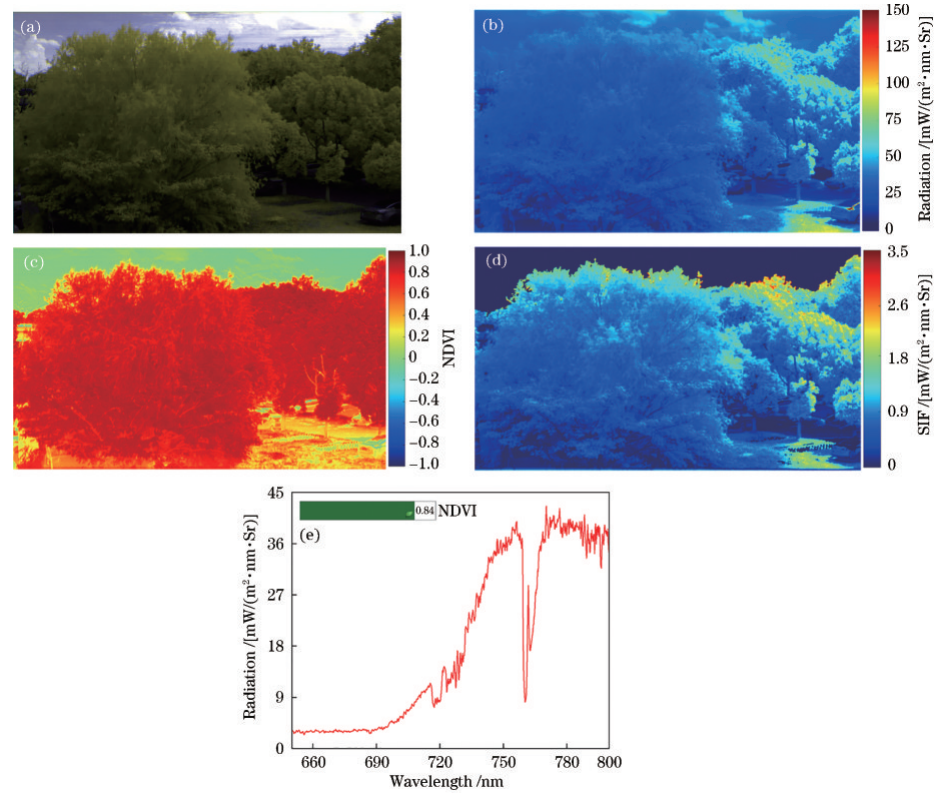

儀器在外場實地觀測的高光譜成像數據與 NDVI 分析結果
（a）儀器觀測的高光譜偽彩色合成圖
（b）近紅外 750 nm 波長窗口處的紅外反射圖像
（c）NDVI圖像
（d）SIF 圖像
（e）冠層反射光譜和 NDVI分析結果
