彩譜EX系列手持式印刷密度儀，專為印刷行業設計，能夠精準測量膠印、凹印等多種印刷工藝的顏色密度，快速獲取數據，幫助從業者有效把控色彩質量并及時糾正偏差。其手持式設計輕便易攜，可隨時隨地提供可靠的色彩管理支持，確保印刷色彩的一致性。
一、產品特點
1. 超高重復性：密度值:≤0.001D,色度值:dE*ab≤0.03
2. 臥式按壓測量，物理定位觀察窗
3. 提供印刷專用測量指標，助力用戶高效調色
4. 雙口徑設計，滿足不同大小樣品測量
5. 使用強大的PC端色彩管理系統ColorExpert
6. 超30種測量參數和超30種評價光源
7. 支持連接手機APP，微信小程序
二、型號區分簡表
|
型號 |
參數 |
臺間差 |
適用情況 |
|
印刷密度儀EX SE |
色密度CMYK+印刷指標 |
dE*ab≤0.3 |
適用于印刷生產過程控制、質量檢測與評估等需要精確控制和檢測印刷顏色密度的情況。 |
|
印刷密度儀EX Pro |
色密度CMYK+印刷指標+部分顏色指標（無反射率、白度、黃度） |
dE*ab≤0.3 |
嚴格踐行過程控制行業標準，精準調控CMYK 四色及專色印刷流程，確保色彩呈現精確無誤。 |
|
印刷密度儀EX MAX |
色密度CMYK+印刷指標+所有顏色指標 |
dE*ab≤0.25 |
為油墨實驗室、質量控制實驗室及制造合作伙伴提供全面的工具集，確保他們能達成高質量印刷效果。 |
三、技術參數
|
型號 |
印刷密度儀 EX SE |
印刷密度儀 EX Pro |
印刷密度儀 EX MAX |
|
測量/照明口徑 |
Φ2mm/5mm，Φ1.5mm/3mm |
||
|
電池容量 |
單次充電可連續測量8000次， 7.2V/3000mAh |
||
|
接口 |
USB，藍牙 |
||
|
密度范圍 |
0.0 D – 3.0 D |
||
|
密度標準 |
Status A, E, I, T ,M |
||
|
符合標準 |
ISO 5-4:2009(E), ISO 13655:2017,CIE No.15 |
||
|
儀器顯示 |
全彩屏幕，3.5英寸 |
||
|
支持語言 |
簡體中文，英語 |
||
|
照明光源 |
全波段均衡LED光源+UV |
||
|
測量模式 |
M0, M1, M2, M3 |
||
|
測量結構* |
45/0 |
||
|
測量時間 |
約1.5秒 |
||
|
測量重復性** |
密度值：≤0.001D，色度值：dE*ab≤0.03 |
||
|
波長間隔 |
10nm |
||
|
波長范圍 |
400-700nm |
||
|
光源壽命 |
10年100萬次 |
||
|
存儲 |
儀器：標樣100條，試樣10000條；APP：海量存儲 |
||
|
分光方式 |
光柵 |
||
|
感應器 |
雙列高精度CMOS陣列傳感器 |
||
|
反射率測定范圍 |
0-200% |
||
|
反射率分辨率 |
0.01% |
||
|
軟件支持 |
Android,iOS,Windows,微信小程序 |
||
|
準確性保證 |
保證一級計量合格 |
||
|
臺間差*** |
dE*ab≤0.3 |
dE*ab≤0.25 |
|
|
顯示精度 |
密度值：0.001，色度值：0.01 |
||
|
視場角 |
2°，10° |
||
|
測量指標 |
- |
CIE-Lab,CIE-LCh,HunterLab,CIE-Luv,XYZ,Yxy,RGB,色差(ΔE*ab,ΔE*cmc,ΔE*94,ΔE*00),黑度(My,dM), 沾色牢度,變色牢度,Tint(ASTM E313-00), 色密度CMYK(A,T,E,M), 同色異譜指數Milm, 孟塞爾,遮蓋力,力份 (染料強度,著色力) |
光譜反射率,CIE-Lab,CIE-LCh,HunterLab,CIE-Luv,XYZ,Yxy,RGB,色差(ΔE*ab,ΔE*cmc,ΔE*94,ΔE*00), 白度(ASTM E313-00, ASTM E313-73,CIE,ISO2470/R457, AATCC,Hunter, Taube Berger Stensby),黃度(ASTM D1925, ASTM E313-00, ASTM E313-73), 黑度(My,dM),沾色牢度, 變色牢度,Tint (ASTM E313-00),色密度CMYK(A,T,E,M), 同色異譜指數Milm, 孟塞爾,遮蓋力,力份 (染料強度,著色力) |
|
印刷質量指標 |
色密度CMYK(A,T,E,M),網點面積,網點面積增大, 疊印率,印刷反差,灰度,色調誤差 |
||
|
光源條件 |
A,B,C,D50,D55,D65,D75,F1,F2,F3,F4, F5,F6,F7,F8,F9,F10,F11,F12, CWF,U30,U35,DLF,NBF,TL83,TL84,ID50,ID65,LED-B1, LED-B2,LED-B3,LED-B4,LED-B5,LED-BH1, LED-RGB1,LED-V1, LED-V2 |
||
*45度環形照明/0度角接收
**白板校準后以5秒間隔測量白板30次標準偏差（M3除外）
***BCRA系列Ⅱ12塊色板 M0 模式 5mm口徑 測量平均值（M3除外）

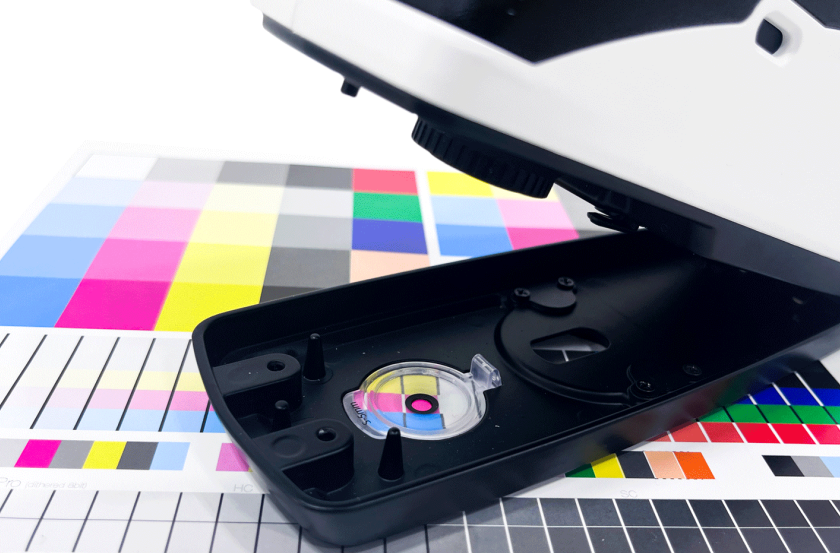

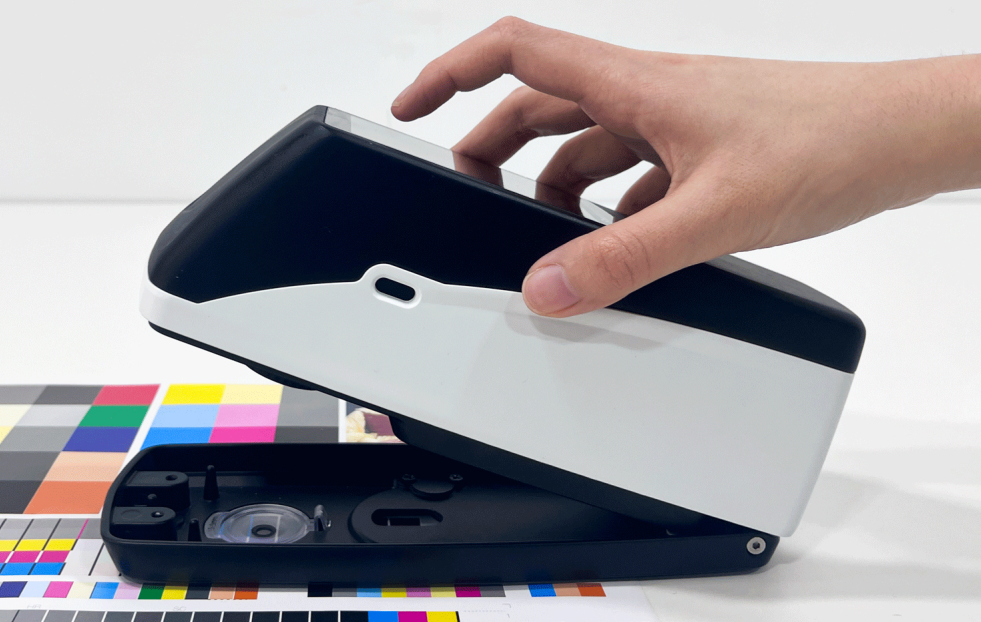

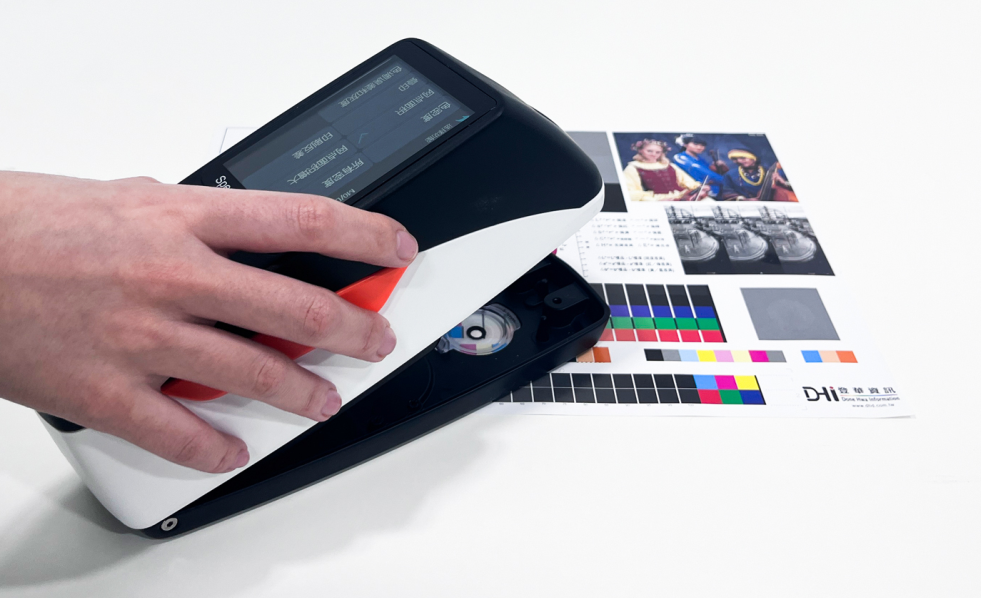

四、測量場景圖
五、技術支持
一年保修。
